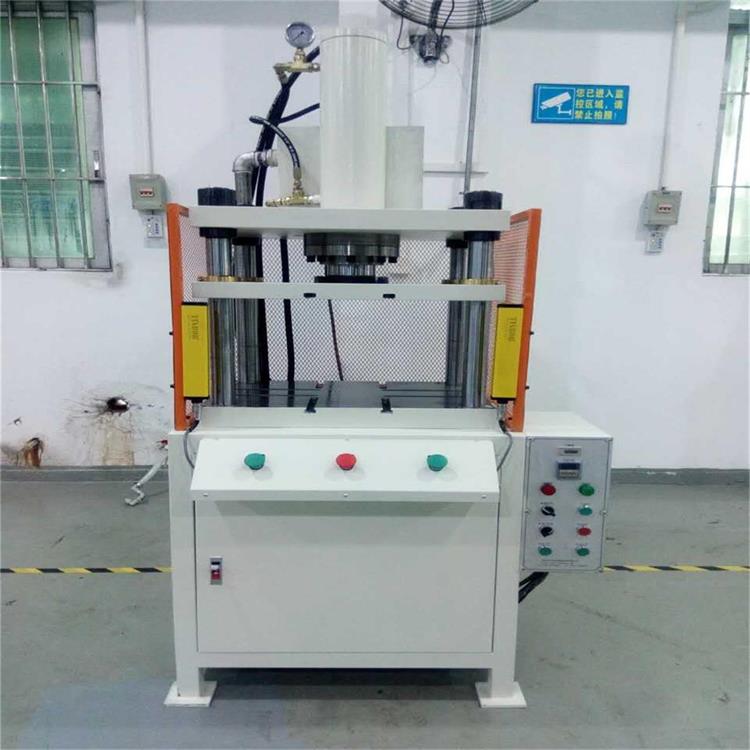

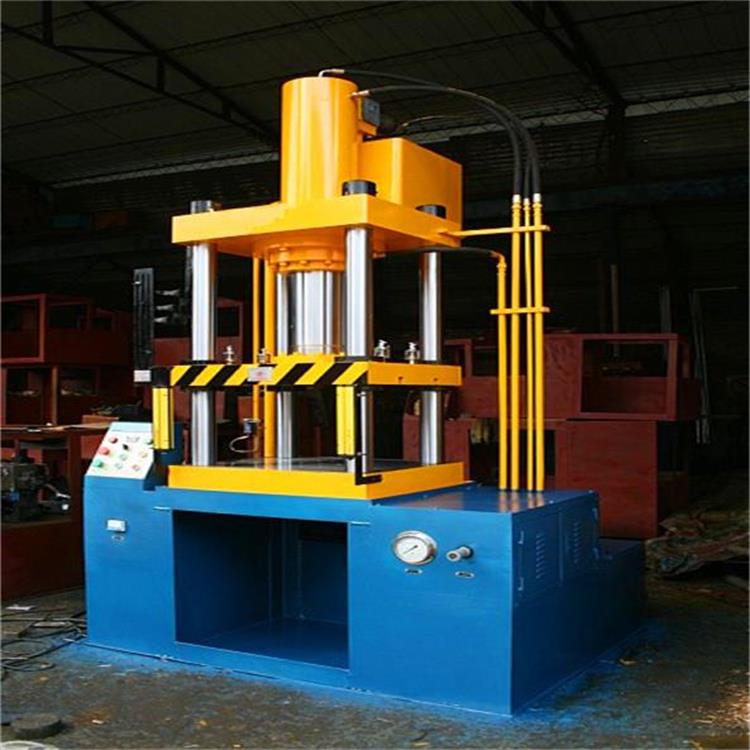

小型四柱油壓機
四柱油壓機適用于各種產品配件沖切，五金制品沖壓，不銹鋼制品淺拉伸，冷擠壓成型，非金屬件壓印，沖切，壓鑄制品沖切毛
邊，各種產品的壓制成型，塑料，橡膠，皮革制品的整切分切，熱壓，燙金，壓花，鼓包，烙印，模切等。可壓制的
典型產品有汽車配件，表殼表帶，眼鏡框架，相框，餐具，標牌，鎖具，軸承壓裝，壓制鉚合加工等。
上一個：PLC觸屏系列油壓機 下一個：沒有產品了
1.四柱油壓機以液壓油作為動力源,外接三相AC380V 50HZ或三相AC220 60HZ交流電源，(也可依客戶需求使用單相AC220民用電源)
2.該系列設備以液體作為介質來傳遞能量,效率高,平均一次的沖壓周期不到1,5秒.
3.設備待機時噪音不超過60分貝.(選用單相電機,待機時噪音為50分貝)
4.活動板的垂直精度由四個精密導套控制,下工作面與上工作面任意點的平行精度達到0.03MM以下.
5.采用可調式定位油缸，下死點定位精度高，重復精度達到0.01mm以下.100%保證壓制深度
6.具有自動計數功能,分手動和自動兩種控制方式,手動可將壓裝上模停在任意行程范圍內,配有緊急回升按鈕,也可加裝紅外線護手裝置
7.最大沖壓面積可達500MM*500MM(相當于21英寸液晶顯示屏)
8.主軸的下降速度為250MM/S,
9.壓力、下壓行程、下壓時間、閉合高度客戶均可自行調整，方便操作；
10.液壓系統內置油箱底部,外觀整潔,穩重. 工作臺下方裝有腳輪和腳杯，可輕便移動，該系列機型重量不超過800KG.
11.出力3T-100T可供用戶選擇，也可按客戶需求非標訂制。
主要參數如下：
|
工作參數 |
XTC109C-3T |
XTC109C-10T |
XTC109C-20T |
XTC109C-30T |
|
|
機器公稱出力（tf 噸力） |
3T |
10T |
20T |
30T |
|
|
液體最大工作壓力（Mpa） |
7 |
14 |
21 |
21 |
|
|
液體額定使用壓力（Mpa) |
6 |
13 |
20 |
20 |
|
|
最大沖壓行程（MM) |
20-70 |
70-140 |
140-210 |
140-210 |
|
|
電機功率（KW） |
2.2 |
3.7 |
5.5 |
5.5 |
|
|
整機重量（噸） |
0.4 |
0.45 |
0.8 |
1 |
|
|
適用電源電壓（伏特） |
AC380V |
AC380V |
AC380V |
AC380V |
|
|
活動板工作面與底板工作面最大距離(MM) |
200 |
250 |
300 |
300 |
|
|
活動板工作面與底板工作面最小距離(MM) |
20 |
20 |
20 |
20 |
|
|
工作臺面有效尺寸(柱內X前后包邊)(MM) |
400*300 |
450*350 |
550*500 |
600*500 |
|
|
工作臺離地高度(MM) |
780 |
780 |
780 |
780 |
|
|
機器外形尺寸 |
高度（MM） |
1700 |
1750 |
1800 |
1900 |
|
左右（MM） |
600 |
600 |
620 |
620 |
|
|
前后（MM） |
600 |
600 |
620 |
620 |
|
|
油缸速度 |
油缸快速下降（mm/秒） |
250 |
250 |
250 |
250 |
|
油缸工進速度（mm/秒） |
可調 |
可調 |
可調 |
可調 |
|
|
油缸回升速度（mm/秒） |
200 |
200 |
180 |
180 |
|
售后服務：
整機售后免費保修一年,終身維護。
