商品信息

基本參數

型號XTC110A-3T

加工定制是

公稱壓力30kn

液體最大壓力7MPa

滑塊行程150mm

額定排量20L/min

電機功率1.5kw

材質金屬

產品重量400kg

外形尺寸（長x寬x高）700*750*1750mm

別名手機中板沖邊機

產品類型全新

額定壓力7mpa

控制形式自動

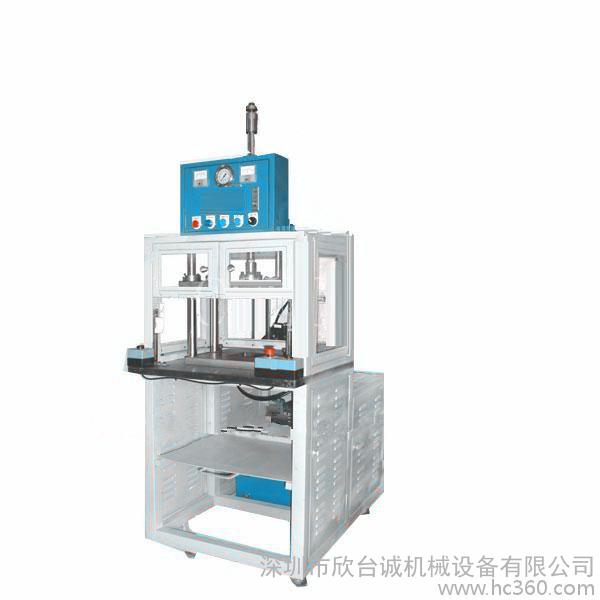

類型油壓機

流動方向換向

適用范圍通用

油箱容量90L

種類壓力機

重量400kg

柱數四柱

安裝形式落地式

適用行業五金制品廠，電器制品廠，鐘表制品廠 ，眼鏡配件廠，鎖具制品廠，電子配件廠，不銹鋼餐具制品廠，按鍵開關

布局形式立式

作用對象材質五金制品 橡塑制品 鋅鋁鎂合金壓鑄制品

品牌欣臺誠

詳細說明

 裁切機，沖邊機，裁切機，油壓機

簡要說明:

保護膜裁切機，覆膜裁切機廣泛用于各種手機、數碼相機、手提電腦液晶顯示屏保護膜裁切，金屬件沖壓拉伸成型以及鋁制品的沖切毛邊，各種不干膠切半斷等；各類手機或遙控器硅膠、五金件毛邊沖切，塑料以及橡制品整切分切

適用范圍：

廣泛用于各種五金件沖壓加工，手機、數碼相機、手提電腦液晶顯示屏保護膜裁切，各種不干膠、切半斷等；各類手機或遙控器硅膠、塑膠按鍵沖切，塑料制品整切分切；適合使用無導向簡易型的裁切模具,是廣大手機行業,電腦行業以及五金行業的必選設備.

產品特點：

1.以1-14MPA的液體壓力為動力源,外接三相AC380V 50HZ或三相AC220 60HZ交流電源.總耗電功率不超過3.7KW.(也可依客戶需求使用單相AC220民用電源)

2.該系列設備以液體作為介質來傳遞能量,效率高,平均一次的裁切周期不到0.6秒.

3.設備待機時噪音不超過80分貝.(選用單相電機,待機時噪音為85分貝)

4.活動板的垂直精度由四個精密導套控制,下工作面與上工作面任意點的平行精度達到0.03MM以下.

5.采用可調式定位油缸，下死點定位精度高，重復精度達到0.01mm以下.**保證裁切深度

6.具有自動計數功能,分手動和半自動兩種控制方式,手動可將壓裝上模停在任意行程范圍內,配有緊急回升按鈕,也可加裝紅外線護手裝置

7.最大裁切面積可達480MM*480MM(相當于21英寸液晶顯示屏)

8.主軸的下降速度為120MM/S,

9.壓力、裁切行程、下壓時間、閉合高度客戶均可自行調整，方便操作；

10.液壓系統內置油箱底部,外觀整潔,穩重. 工作臺下方裝有腳輪和腳杯，可輕便移動，該系列最大機型重量不超過400KG.

11.出力3T-50T可供用戶選擇，也可按客戶需求非標訂制。

主要參數如下：

工作參數 XTC102A-3T XTC102A-5T XTC102A-10T XTC102A-20T

機器公稱出力（tf 噸力）  3  5  10  20

液體最大工作壓力（Mpa）  7  14  21  21

液體額定使用壓力（Mpa)  6  13  20  20

最大沖壓行程（MM)  100-150  100-150  100-150  100-150

電機功率（KW）  2.2  3.7  3.7  5.5

整機重量（噸）  0.3  0.35  0.5  0.5

適用電源電壓（伏特）  AC380V  AC380V  AC380V  AC380V

活動板工作面與底板工作面最大距離(MM)  170  170  170  170

活動板工作面與底板工作面最小距離(MM)  20  20  20  20

工作臺面有效尺寸(柱內X前后包邊)(MM)  400*300  450*350  450*350  450*350

工作臺離地高度(MM)  780  780  780  780

機器外形尺寸 高度（MM）  1700  1750  1800  1900

左右（MM）  600  620  620  620

前后（MM）  600  600  600  600

油缸速度 油缸快速下降（mm/秒）  120  120  100  100

油缸工進速度（mm/秒）  無  無  無  無

油缸回升速度（mm/秒）  120  120  100  100

售后服務：

整機售后免費保修一年,終身維護。
