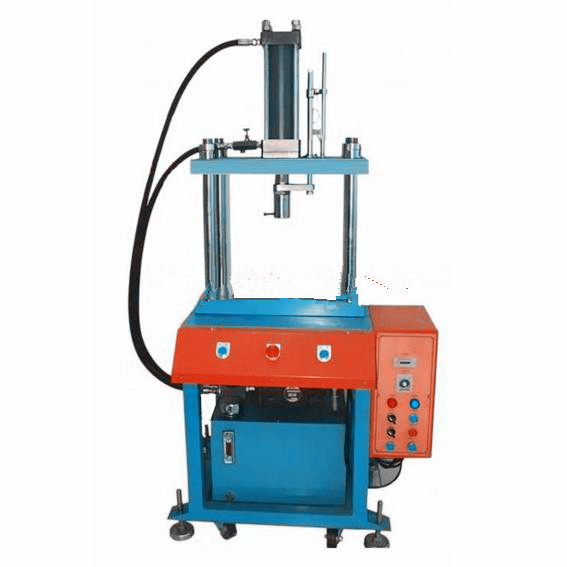

欣臺誠牌106A四柱油壓機
|
加工定制 |
是 |
額定排量 |
30/min |
額定壓力 |
70mpa |
|
品牌 |
欣臺誠機械 |
型號 |
XTC106A-3T |
油箱容量 |
110L |
|
重量 |
470公斤 |
柱數 |
四柱 |
規格 |
3T |
|
四柱 |
油壓 |
外形尺寸 |
620*600*1780 |
別名 |
沖壓機 |
簡要說明:
液壓機、沖壓壓裝機，該系類油壓壓床廣泛用于金屬和非金屬的壓制成形、切斷、打印、壓入鉚合産品的生産使用等。
電器制品等壓接成型等，特別適用于各式産品之成型、壓配、組立專用機械。
產品特點：
1.采用四柱兩板式開放空間，四柱配合精密直線軸承，平面及垂直精密度高，可適合不同産品加工，其工作高度與工作面積大小，可依客戶實際要求制作；
2.液壓及電器元件采用日本、臺灣制造，加裝風冷卻器，故障率極少，效率高，低噪音，馬力要求小，維護保養容易，出力、速度、行程之調整方便，下壓計時保壓、產量計數；
4.機臺上、下板全部經過熱處理，長期使用不易變形，可保持精確度，提高工人操作的安全性，另可加裝手護神（光柵安全保護器）；
5.替代傳統式冷沖壓，可一次成型，無報廢率；
6.安全設計周全，雙手制操作，設有緊急按鈕及上下模寸動，方便模具安裝及校正；
7.桌面下方裝有腳輪座，可輕便移動機臺，省力高效。
8.出力3T-50T可供用戶選擇，也可按客戶需求非標訂制。
主要參數如下：
|
規格 |
XTC106A-3T |
XTC106A-5T |
XTC106A-10T |
XTC106A-15T |
XTC106A-20T |
XTC106A-30T |
XTC106A-50T |
|
理論出力 |
3T |
5T |
10T |
15T |
20T |
30T |
50T |
|
行程范圍 |
200mm |
200mm |
200mm |
200mm |
200mm |
200mm |
200mm |
|
最大工作高度 |
250mm |
250mm |
250mm |
250mm |
300mm |
350mm |
350mm |
|
工作臺面積 |
300*225mm |
300*225mm |
300*225mm |
400*300mm |
400*300mm |
500*400mm |
500*400mm |
|
油缸下壓速度 |
150mm/sec |
150mm/sec |
100mm/sec |
100mm/sec |
100mm/sec |
100mm/sec |
100mm/sec |
|
油缸上升速度 |
150mm/sec |
150mm/sec |
100mm/sec |
100mm/sec |
100mm/sec |
100mm/sec |
100mm/sec |
|
操作壓力 |
6Mpa |
6.3Mpa |
13Mpa |
9.5Mpa |
13Mpa |
17Mpa |
16Mpa |
|
軸孔尺寸 |
ф30*40L |
ф30*40L |
ф30*40L |
ф30*40L |
ф30*40L |
ф30*40L |
ф40*40L |
|
電源 |
AC380V三相 |
AC380V三相 |
AC380V三相 |
AC380V三相 |
AC380V三相 |
AC380V三相 |
AC380V三相 |
|
馬達功率 |
2HP(1.5kw) |
3HP(2.2kw) |
5HP(3.7kw) |
5HP(3.7kw) |
5HP(3.7kw) |
7.5HP(5.5kw) |
7.5HP(5.5kw) |
|
操作種類 |
手動/自動 |
手動/自動 |
手動/自動 |
手動/自動 |
手動/自動 |
手動/自動 |
手動/自動 |
|
操作方式 |
雙手操作 |
雙手操作 |
雙手操作 |
雙手操作 |
雙手操作 |
雙手操作 |
雙手操作 |
|
油容量 |
50L |
60L |
80L |
100L |
120L |
150L |
150L |
|
本機重量 |
約220Kg |
約250Kg |
約300Kg |
約500Kg |
約800Kg |
約1000Kg |
約1200Kg |
售后服務：2整機售后免費保修一年，終身維護。
